El Analizador Cross Hole (CHA) efectúa análisis Single Hole Logging. El CHA consiste en la unidad principal, transmisor, receptor , dos dispositivos independientes para medir profundidad, un trípode para montar el ensayo y software de procesamiento de la señal.

Los pilotes excavados se preparan para el ensayo con la instalación de tubos de PVC o de acero durante su construcción. Durante el ensayo, un trasmisor insertado en uno de los tubos emite una señal de alta frecuencia la cuál es recibida por un receptor insertado en otro tubo. Estos sensores (transmisores y receptores) son desplazados hasta el fondo de los tubos, y así escanean toda la longitud del pilote.

El equipamiento PIT (Pile Integrity Testing) utilizado para la determinación de la integridad de pilotes mediante una prueba sencilla y confiable. Permite determinar discontinuidad en el hormigón, disminución de la sección, inclusiones por derrumbes de suelo, vacios por falta de vibrado adecuado, etc.

Ensayo de carga dinámica en pilotes, según ASTM D4945, principalmente determina:

• Tensiones máximas de compresión y de tracción en el material del pilote durante los golpes.
• Informaciones sobre la integridad del pilote, incluso la localización del eventual daño.
• Energía efectivamente transferida al pilote, permitiendo estimar la eficiencia del sistema de hinca.
• Desplazamiento máximo del pilote durante el golpe.
• Velocidad de aplicación de los golpes y estimación de altura de caída para martillos.
• A través del análisis CAPWAP® es posible determinar la resistencia estática del pilote.
• La medición se hace por medio de la instalación de sensores en el fuste.

Marcos de impacto trasladables propios:
Para ensayo de carga dinámica en pilotes (PDA) con una capacidad de hasta 6 tonelametros y capacidad de movilización de pilotes de hasta 80 cm. de diámetro.

Las pruebas de carga estáticas permiten conocer el comportamiento efectivo de los pilotes in situ, sometidos a cargas mayores a las de servicio.

El sistema de aplicación de carga sobre el pilote está compuesto por un gato hidráulico de doble efecto de 300 toneladas de capacidad, apoyados sobre celdas de carga. El gato actúa sobre una viga (de acero) de reacción de 1,60 metros de altura lastrada, trasfiriendo la carga al pilote de prueba. La viga de reacción es lastrada mediante carga de muertos de hormigón.

• Método de Cono de arena: Se realizan determinaciones de control de densidad in situ de acuerdo a la norma ASTM D1556.
• Se realizan determinaciones de control de densidad in situ por el método del Volumenómetro. ASTM D-2167
• Densímetro eléctrico: Es un dispositivo sustituto del densímetro nuclear, con el cual, se realizan determinaciones con resultados inmediatos del contenido de humedad y densidad para el control de compactación. El equipo posee sistema de posicionamiento global incorporado. ASTM D7698–11

Las relaciones entre la humedad seca, el contenido de humedad y la energía de compactación se obtienen a partir de ensayos de compactación en laboratorio.

Los resultados obtenidos a partir del ensayo proporcionan curvas, de las cuales se obtiene el contenido de humedad óptima a la cual el suelo llega a la densidad seca máxima para una mejor eficiencia de compactación.

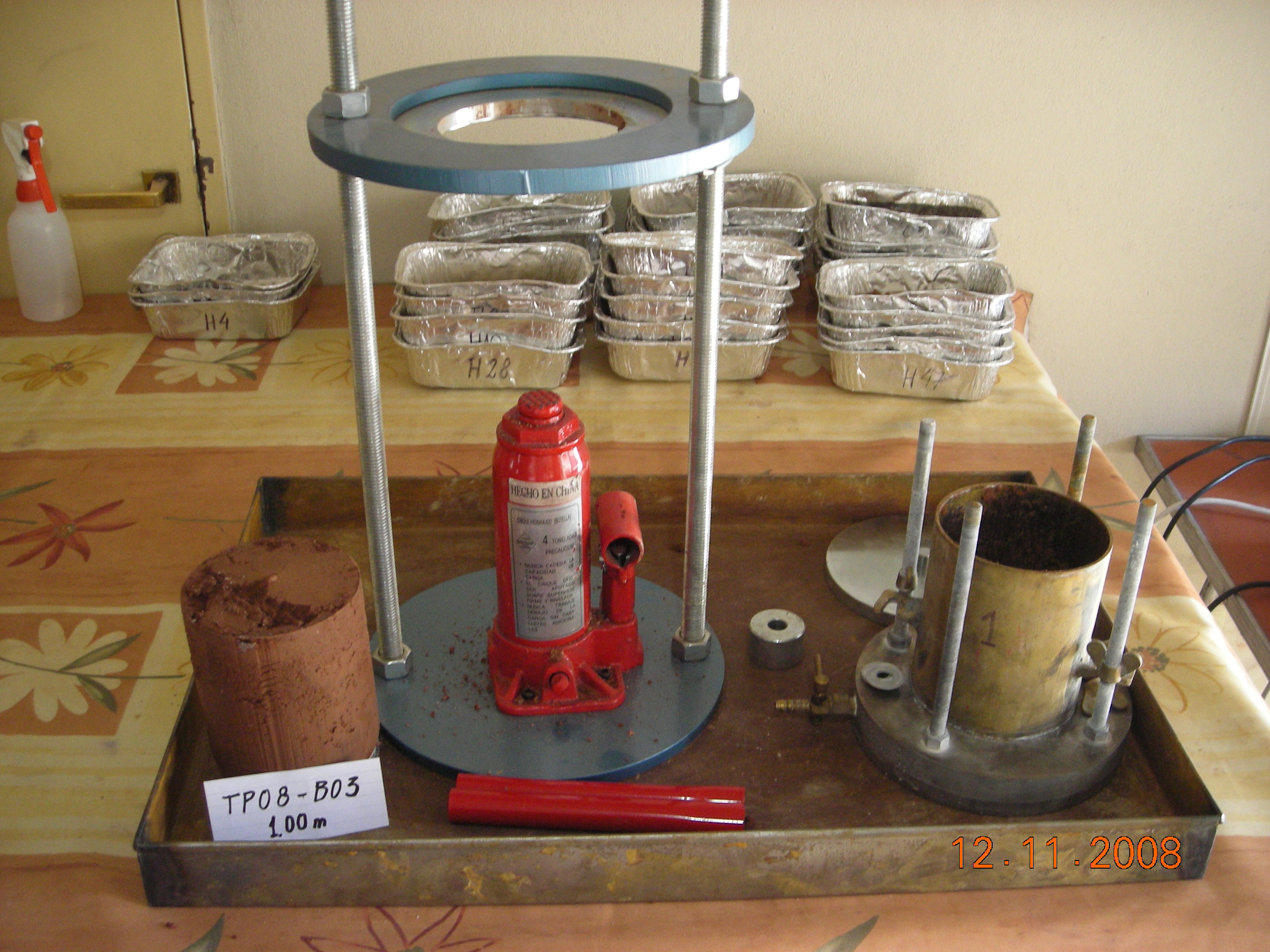

En la foto moldes, pisones y compactador automático para probetas Proctor y CBR

El CBR de un suelo es la relación, en % entre el esfuerzo necesario para penetrar un pistón de dimensiones dadas a una velocidad prefijada hasta una profundidad determinada en la muestra de suelo analizado, y la presión correspondiente para la misma penetración en una muestra patrón de características ideales.

El ensayo se realizará siguiendo los lineamientos de la norma IRAM 1511.

El contenido de humedad de un suelo es la relación del cociente del peso de las partículas sólidas y el peso del agua que aloja, esto se expresa en términos de porcentaje.

El ensayo se realiza bajo Norma ASTM ASTM D-2216-71 utilizando balanzas y estufas de secado eléctricas.

El tamaño de los granos de un suelo se refiere a los diámetros de las partículas que lo forman, cuando es indivisible bajo la acción de una fuerza moderada. De acuerdo al tipo de material (Granular fino, limos y arcillas)

Los límites se basan en el concepto de que en un suelo de grano fino solo pueden existir 4 estados de consistencia según su humedad. Al agregársele agua poco a poco va pasando sucesivamente a los estados de semisólido, plástico, y finalmente líquido.

Este equipo está indicado para la ejecución de pruebas directas de cargas en el terreno (módulo de reacción, módulo d balasto). Se aplica la carga encima del plato por medio del gato hidráulico equipado con dial de lectura directa en kilos que actúa contra una viga transversal apoyada en los largueros de un camión cargado.

Prensa Italiana para ensayos de rotura a la compresión de probetas de hormigón cilíndricas de 150 mm de diámetro y 300 mm de altura. De 130 toneladas de capacidad. Se posee una segunda prensa eléctrica completamente automatizada.

Molde para probetas de hormigón de 15 cm de diámetro x 30 cm de altura.

Ejecución de probetas de hormigón en obra, rotulado, curado y rotura para determinación de resistencia a 7 y 28 días.

Determinación de la consistencia del hormigón a pie de obra mediante el método de Cono de Abrams.

El tamaño de los granos de un suelo se refiere a los diámetros de las partículas que lo forman, cuando es indivisible bajo la acción de una fuerza moderada. De acuerdo al tipo de material (Granular fino, limos y arcillas)

Ensayo para la determinación de la estabilidad y fluencia de mezclas asfálticas preparadas en caliente. Entendiendose estabilidad como la carga máxima en kg que soporta una probeta estandarizada cuando se la ensaya a compresión diametral. Fluencia es la deformación total expresada en mm que experimenta la probeta desde el comienzo de aplicación de la carga hasta el instante de la rotura. El equipamiento está compuesto por un compactador automatico, una prensa, un baño maría de temperatura controlada y cabezal especial para rotura diametral.

Ensayo para determinar el peso unitario de probetas de mezclas asfálticas compactadas en laboratorio o extraídas de pavimento.

Ensayo que permite determinar el contenido de asfalto de mezclas asfalticas. Sirve para control en obra de la calidad de las mezclas asfálticas. Se utiliza un equipo Extractror Abson y una centrifuga.

Se utiliza para realizar la determinación del Peso específico efectivo y la absorción de asfalto del agregado pétreo que se utiliza en mezclas asfálticas.

Equipo de calado de probetas de asfalto y hormigón.

Este ensayo no destructivo de geomembranas sirve para verificar la continuidad de la unión, se efectúa en general para toda la longitud de la soldadura de geomembrana, realizando solapes y para todas las reparaciones del método de sellado por extrusión y en ocasiones puede ser utilizado para probar sellados por fusión. La generación de vacio se ejecuta mediante una bomba de vacio con capacidad de hasta 100 kPa, y se verifica la formación o no de burbujas en una solución jabonosa.

Este ensayo no destructivo de geomembranas para la verificación de la continuidad de las uniones, por medio de inyección de aire a presión en la misma y su evaluación en un período de tiempo. Para lo mismo se utiliza una aguja con un manó- metro calibrado de control de presión y una bomba de aire que permita llegar hasta 250 kPa. La presión generada al interno de la soldadura debe mantenerse por un período de tiempo dado.

Se realiza en cordones de extrusión de las geomembranas para determinar la existencia de porosidades o discontinuidades en la soldadura. Se utiliza principalmente donde no es posible utilizar el sistema de cámara de vacío en general cuando la geometría de la soldadura es muy irregular.

Debe preverse con antelación para preparar la soldadura durante su ejecución.

Este ensayo permite detectar fallas en geomembranas expuestas, las que generalmente son ocasionadas durante el proceso de instalación de la misma. Además asegurar una impermeabilización 100% sin perforaciones, con la facilidad sobre otros sistemas que permite realizar las pruebas sobre la base y taludes.

Elemento de corte de Geocompuestos, Geonet, GCL, o múltiples de geomembrana.

Herramienta portátil para el corte de cupones de soldadura por termo fusión para pruebas destructivas de geomembranas.

Equipo portátil para el ensayo de corte y desgarramiento en cupones de soldaduras de geomembranas.
